CRBH系列

專注研發制造精密交叉滾子軸承和轉臺軸承以及各種非標軸承

Focus on R & D and manufacture of precision cross roller bearings and turntable bearings as well as a variety of non-standard bearings

咨詢訂購

全國統一服務熱線： 137-2160-5765

CRBH系列—詳情介紹

CRBH型（內、外圈一體型）--簡介

CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

CRBH型（內、外圈一體型）--用途

CRBH系列的內外圈都采用整體結構且沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能獲得穩定的旋轉精度和扭矩，特別適用于安裝尺寸有限、高精度、同時又要求高剛性的場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

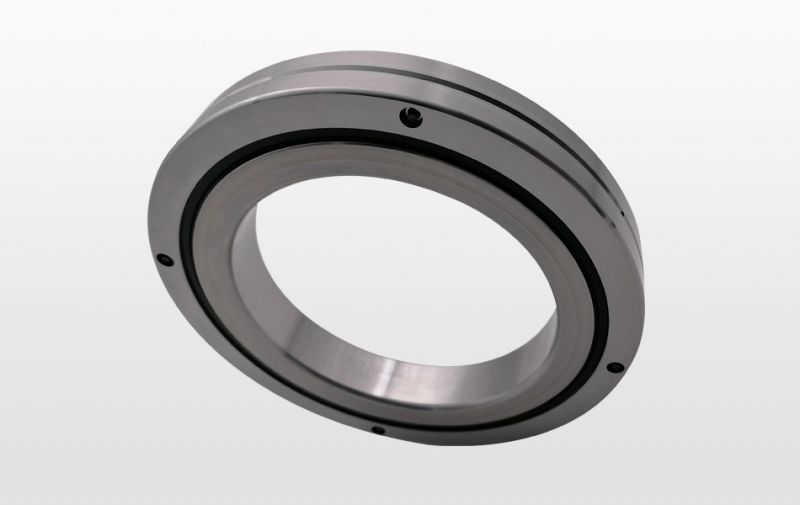

CRBH型（內、外圈一體型）--圖片

CRBH型（內、外圈一體型）--視頻

CRBH型（內、外圈一體型）--參數表

CRBH高剛性型

此型號軸承的內外圈均為整體結構，相對于RB型的分體外圈來說具有更高的結構剛性，此型號軸承被廣泛用于需要小型高剛性和高旋轉精度的機器人、機床及醫療設備等的旋轉部。

型號	內徑	公差	外徑	公差	內圈寬度	公差	外圈寬度	公差	節圓直徑	內圈軸肩	外圈軸肩	重量
型號	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	B1（mm）	δB1（mm）	Dpw（mm）	ds（mm）	Dh（mm）	m（Kg）
CRBHV2008A	20	0/-0.006	36	0/-0.007	8	0/-0.075	8	0/-0.075	27	24	31	0.04
CRBHV2508A	25	0/-0.006	41	0/-0.007	8	0/-0.075	8	0/-0.075	32	29	36	0.05
CRBHV3010A	30	0/-0.006	55	0/-0.009	10	0/-0.075	10	0/-0.075	41.5	36.5	48.5	0.12
CRBHV3510A	35	0/-0.008	60	0/-0.009	10	0/-0.075	10	0/-0.075	46.5	41.5	53.5	0.13
CRBHV4010A	40	0/-0.008	65	0/-0.009	10	0/-0.075	10	0/-0.075	51.5	46.5	58.5	0.15
CRBHV4510A	45	0/-0.008	70	0/-0.009	10	0/-0.075	10	0/-0.075	56.5	51.8	63.5	0.16
CRBHV5013A	50	0/-0.008	80	0/-0.009	13	0/-0.075	13	0/-0.075	64	56	74	0.29
CRBHV6013A	60	0/-0.009	90	0/-0.010	13	0/-0.075	13	0/-0.075	74	66	84	0.33
CRBHV7013A	70	0/-0.009	100	0/-0.010	13	0/-0.075	13	0/-0.075	84	76	94	0.38
CRBHV8016A	80	0/-0.009	120	0/-0.010	16	0/-0.075	16	0/-0.075	98	88	112	0.74
CRBHV9016A	90	0/-0.010	130	0/-0.011	16	0/-0.075	16	0/-0.075	108	98	122	0.81
CRBHV10020A	100	0/-0.010	150	0/-0.011	20	0/-0.075	20	0/-0.075	123	110	140	1.45
CRBHV11020A	110	0/-0.010	160	0/-0.013	20	0/-0.075	20	0/-0.100	133	120	150	1.56
CRBHV12025A	120	0/-0.010	180	0/-0.013	25	0/-0.075	25	0/-0.100	148.7	132	168	2.62
CRBHV13025A	130	0/-0.013	190	0/-0.15	25	0/-0.100	25	0/-0.100	158	142	178	2.82
CRBHV14025A	140	0/-0.013	200	0/-0.015	25	0/-0.100	25	0/-0.100	168	152	188	2.96
CRBHV15025A	150	0/-0.013	210	0/-0.015	25	0/-0.100	25	0/-0.100	178	162	198	3.16
CRBHV20025A	200	0/-0.015	260	0/-0.018	25	0/-0.100	25	0/-0.120	230	212	248	4
CRBHV25025A	250	0/-0.015	310	0/-0.018	25	0/-0.100	25	0/-0.120	277.5	262	298	4.97

交叉滾子軸承--產品分類

RB型（外環分割、內環旋轉）

RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。

RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

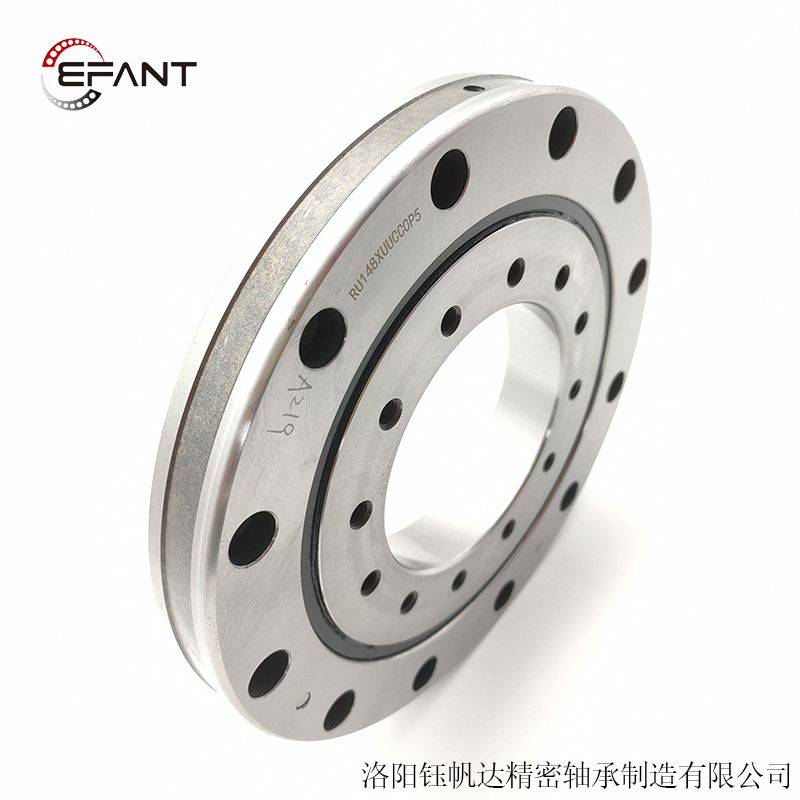

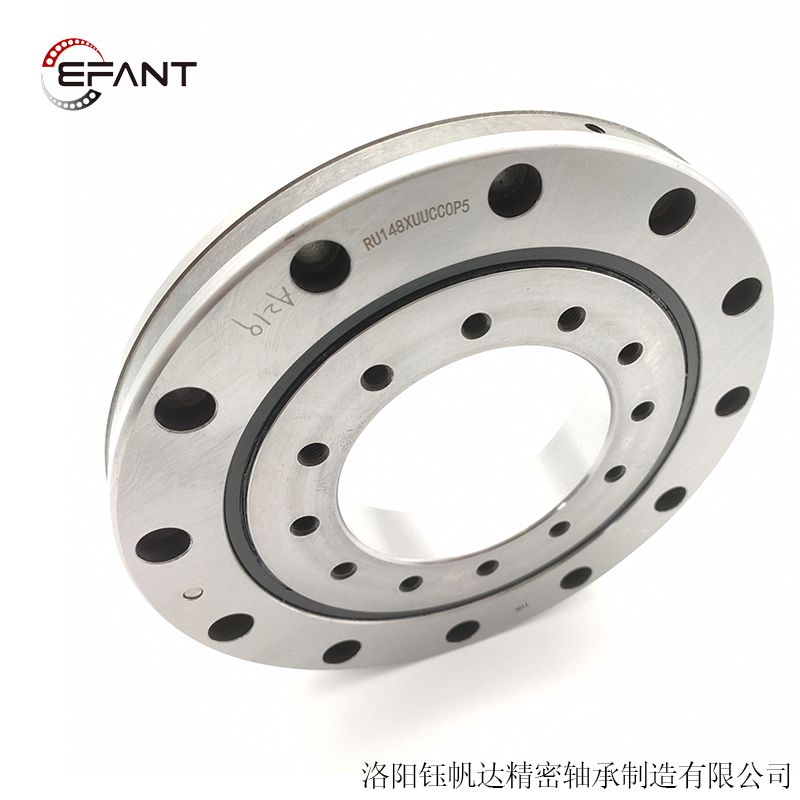

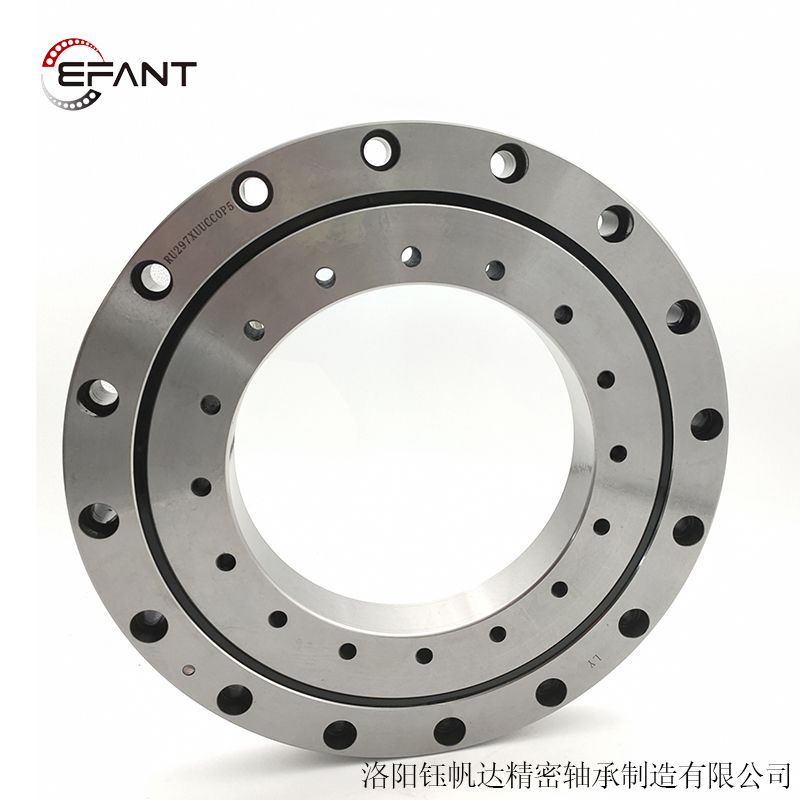

RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩?？捎糜谕猸h和內環旋轉。
　　CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

RW雙列型（內外圈一體型）

此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。

SX型（外圈分割型）

SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

XU和XSU型（內、外環體型）

此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。

RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
